潛水電機是為在水下使用而專門開發的一種電動機，它是與泵直接相聯，并在水中運轉的電動機。該電機為各種類型的潛水泵配套，與泵構成一體，長期潛入各種水質的污水中運行。惡劣的工作環境，決定了其密封結構與常規電機具有較大的不同。
潛水電機按GB/T 2818-2002 標準生產，主要分為充油式、充水式、干式、屏蔽式四種種其中：
1.充油式潛水電機內部充滿機械油，兩端用滾動軸承支撐，上部采用硬質合金作為機械密封，它能在含泥砂較大場合使用，同時也可供傾斜、水平使用。
2.充水式電機分為普通型潛水電機和特種潛水電機其主要耐磨部位采用進口材質（導軸承、止推軸承等），它具有能承受高推力及高耐磨性等特點。
3.干式潛水電動機，干式結構的電動機，內腔充滿空氣，與陸用電動機相似，結構簡單。
4.屏蔽式潛水電動機，電動機定子由非磁性不銹鋼制作的薄壁屏蔽套、端環和機殼組成的密封室嚴密封閉，內充填固體填充物 。

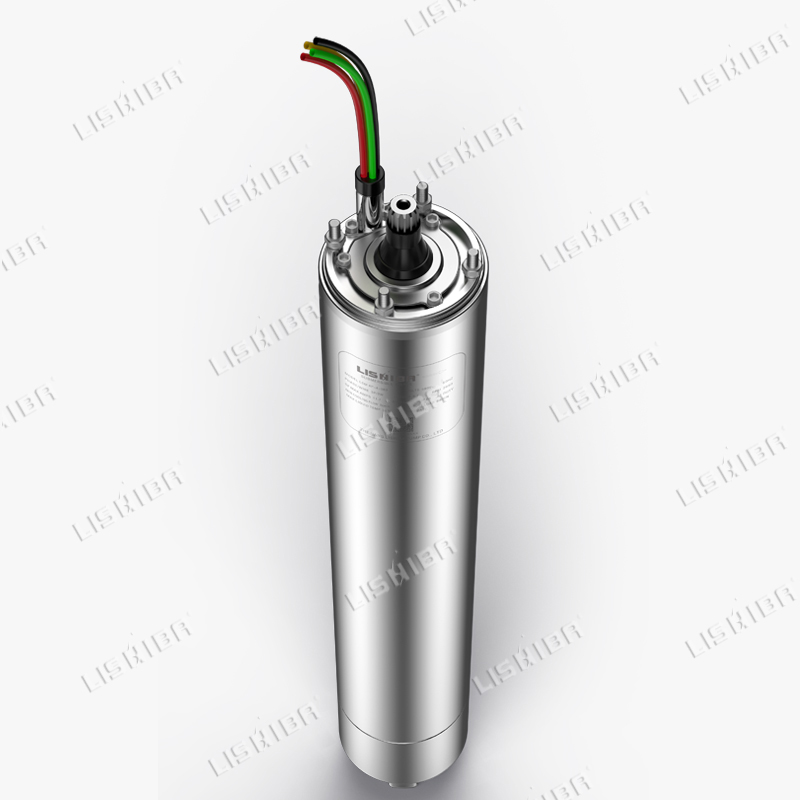

深井用潛水電機
這是專門為抽取地下水的水泵配套而設計的潛水電機，由于井口直徑的關系，電機的外徑要受到一定的限制，所以采用細長的結構，目前常用的品種有100、150、175、200、250、300、400系列，功率從0.75kW到410kW不等。這種潛水電機多為充水式，即電機內部充滿潔凈的清水。?
?
一般用潛水電機
由于該電機被應用在礦井、河流和沼澤等地方，所以對電機沒有過多的尺寸限制，根據與泵的組合方式可分成軸伸向上式和軸伸向下式。?
另外，根據電機內所充填的物質不同，又將分為以下幾種：?
a.充水式：在電機內腔充滿清水。?
b.充油式：在電機內腔充滿具有絕緣和潤滑性能的油?
c.干式：在電機內部封入空氣或其它保護氣體。?在上述的各種類型的潛水電機中，與一般陸用電機的不同點是絕緣方式、軸承結構和密封方法，以下概述其特點。?
充水式潛水電機
因為此種電機在內部充滿著水，所以被廣泛用于深井提水，煤礦排水，一般上水管道及建筑設備內的抽水裝置中。這種電機的獨特之處在于它的絕緣方法和軸承形式。
??
1.耐水絕緣方式?
耐水絕緣方式有以下幾種類型：?
a.耐水絕緣線型?
其繞組是在一般的銅絲外包耐水性良好塑膠材質而制成的電磁線，亦即采用了電磁線本身絕緣的方式，用于絕緣的材料有聚乙烯和聚氯乙烯和聚四氟，近年來聚氯乙烯型已很少使用，一般情況常溫20?C水溫用聚乙烯型繞組線，60-80℃水溫用交聯聚乙烯型，而對于高溫水型，采用聚四氟型繞組線。?
b.耐水絕緣型?
定子繞組部位被耐水絕緣樹脂做了造形，以此來保護電機的電氣部分，尤其適用于小型潛水電機，耐水絕緣樹脂必須滿足下列主要技術條件：?????
（1）吸濕性低；?????
（2）與結構件有良好的附著性能。?????
（3）對其它結構件的材料無任何不良影響。?????
（4）能隨繞組等構件一起膨脹或收縮，鑒于以上種種要求，認為采用環氧樹脂材料較為理想。?
c.屏蔽式?
它原是為化工行業和原子能利用等設備而開發的一種潛水電機，然而隨著生產水平的提高，近年來在小排量的眾多的潛水電機中，也被選用了，現在已成為拖動深、淺井抽水泵的一種通用潛水電機，其結構是在定子內側設置了極薄的圓筒稱為屏蔽套，為的是保護電機的電氣部分，它與水的絕緣靠電機外殼和屏蔽套來定成，而耐熱絕緣由在其內部充入的環氧樹脂等絕緣材料承擔，這種電機的電氣部分與水不直接接觸，這一點與前面的兩種型式有著很大的不同，在這一類型的電機中，一般使用普通的漆包線作為繞組線，而屏蔽套采用厚度0.15-0.25左右的奧式體不銹鋼材料，以降低屏蔽套內的渦流損耗，由于屏蔽套的存在，這種電機氣隙比其它類型的電機氣隙要大，因此功率因數要受到影響。?
2.水潤滑軸承?
在充水式潛水電機中，軸承是靠充滿在電機內部的清水來潤滑的。由于水與一般的潤滑油有所不同，其潤滑作用非常低，已達到了臨界潤滑的狀態，所以作為軸承必須選用與水相配合的結構和材料，尤其是推力軸承，為承受水泵在運轉時所產生的巨大的推動，其承載能力要比較大，這樣，不僅對電機本身而且對潛水電泵也是有利的，因此目前已有各種型式的軸承結構和材料被相繼開發出來。?
a.導軸承
也稱軸瓦，在電機中起扶正轉子的作用，受力相比止推軸承小，目前選用的材料有多種，包括錫青銅、石墨、Ferobestos復合材料、FM等，結構上銅軸瓦，采用內部拉三個直槽，石墨和Ferobestos軸瓦，內部加兩道螺旋槽，以增強冷卻效果，在小功率電機一般一側用一個軸瓦，大功率電機采用雙瓦結構螺旋指一正一反配對使用。?
b.止推軸承?
止推軸承分為整體式和分塊調心式兩種結構。整體式用于小功率電機，主要用在100、175系列200、250系列小功率電機中，滑板采用3Cr13淬火處理，止推用DAP，D23和石墨、聚四氟乙烯材料，用DAP塑料較多，其優點是價格低，便于大批量生產。?
分塊調心式結構用于200系列以上電機，它的承載壓力要比整體式止推軸承高很多，其制造過程也比較復雜，所使用對磨材料常用有兩種形式，一是不銹鋼對石墨，用在功率較大的電機中，二是Ferobestos對錫青銅這是目前用的比較多的方式。?
充油式潛水電機
原則上講，將充水式潛水電機使用在冷卻條件較差的環境中，是不合適的，此時應使用充油式潛水電機。用來拖動建筑、污水排放設備中使用的排污泵的潛水電機，由于電機外殼被附著物埋匿，負載發生變化等原因，定子繞組應使用具有耐濕熱性能的漆包線，并且在電機內封入了耐熱性能良好的絕緣材料，以防周圍的水進入電機內腔。?這類電機工作當中，有時全部在水中工作，有時可能露出水面，因此為防止電機溫升過高，而在電機內裝有溫度繼電器，它在電機內溫升過高時切斷電源。?
在這種電機中選擇軸密封的方式是與選擇絕緣方法同等重要，水泵所抽出的水是各種各樣的，為切實防止水從電機軸伸處進入電機，一般都采用機械密封，重要的是對滑動部件和密封材料，要選用與所排放的水相適宜的材質，軸承一般是滾動軸承，它靠封入的油來潤滑，同時它還必須能夠承受軸向載荷。?五??干式潛水電機?
在建筑施工中，抽、排水所使用的潛水電機，通常是可以移動的?而且是在抽、排泥漿水等惡劣條件下使用，因此，要求電機制造的即輕巧又方便維護、檢查，并且具有較高的耐熱性能，為此，電機是干式的（既不充水也不充油），采用B級或F級絕緣，通常也在電機中裝入溫度繼電器，當溫度出現異常時，自動停機。
運行特例
1.在井中含砂量大的情況下，應特別注意在水泵運行中，一直運行到井中的水沒有混濁現象為止，這樣才能停泵。否則的話，砂粒停集在葉輪的后蓋板上，再次啟動時，水泵啟動不起來。進一步運行的話，會燒毀電機。這種現象，往往發生在市場中水井洗井不徹底的情況，這時，一定要讓電機一直運行到井中的水沒有混濁現象為止，才能停機。
2.潛水電機定子繞組的絕緣電阻為零，但電泵仍能正常運轉。這種現象只能出現在星形聯接的潛水電機上。因電機星形點包扎不好時，定子繞組對地絕緣為零，所以雖然電動機表現為接地狀態，也不會出現電動機電流增大等一些異常現象，電泵仍能正常運轉，但不能滿足電氣安全操作規程的要求。遇到這種情況，也應將電泵提出井外拆機檢查，將星形點重新包扎好，使電動機定子繞組的絕緣電阻值回升到規定值以上后，再重新投入運行。
